SLK808經濟型壓力變送器
當前位置：SHELOK > 產品中心 > 壓力變送器系列 > 經濟型壓力變送器 > >
SLK808經濟型壓力變送器
產品概述
SLK808經濟型壓力變送器壓力敏感核心采用擴散硅芯體，內部的專用集成電路將傳感器毫伏信號轉換成標準電流信號，可以直接與計算機接口卡、控制儀表、智能儀表或PLC等方便相連，遠距離傳輸可以采用電流輸出方式。體積小、重量輕、全不銹鋼密封結構，可在腐蝕性環境中工作。該產品安裝方便簡潔，具有極高的抗振和抗沖擊性能，廣泛應用于過程控制、航空、航天、汽車、醫療設備、HVAC等領域。
產品特點
1、316L不銹鋼隔離膜片結構
2、高精度、全不銹鋼結構
3、體積小、重量輕
4、抗干擾強、長期穩定性好
5、形式結構多樣化，安裝使用方便
6、量程范圍寬，可測量絕壓、表壓和密封參考壓力
7、抗振動、抗沖擊
8、零點、滿程可調校
性能參數
適用范圍
過程控制、航空、航天、汽車、醫療設備、 HVAC等領域…
外形尺寸
SLK808經濟型壓力變送器壓力敏感核心采用擴散硅芯體，內部的專用集成電路將傳感器毫伏信號轉換成標準電流信號，可以直接與計算機接口卡、控制儀表、智能儀表或PLC等方便相連，遠距離傳輸可以采用電流輸出方式。體積小、重量輕、全不銹鋼密封結構，可在腐蝕性環境中工作。該產品安裝方便簡潔，具有極高的抗振和抗沖擊性能，廣泛應用于過程控制、航空、航天、汽車、醫療設備、HVAC等領域。
產品特點
1、316L不銹鋼隔離膜片結構
2、高精度、全不銹鋼結構
3、體積小、重量輕
4、抗干擾強、長期穩定性好
5、形式結構多樣化，安裝使用方便
6、量程范圍寬，可測量絕壓、表壓和密封參考壓力
7、抗振動、抗沖擊
8、零點、滿程可調校
性能參數
| 量程范圍 | 0～10kPa…60MPa |
| 壓力類型 | 表壓、絕壓、密封壓 |
| 供電電源 | 24V |
| 輸出信號 | 4～20mA、1～5V、0～5V |
| 工作溫度 | -20℃～85℃ |
| 介質溫度 | -20℃～85℃ |
| 儲存溫度 | -40℃～125℃ |
| 零點溫漂 | ±1.5%FS（＠-20℃～85℃） |
| 靈敏度溫漂 | ±1.5%FS（＠-20℃～85℃） |
| 過載壓力 | 150%FS |
| 機械振動 | 20g（20～5000HZ) |
| 沖擊 | 100g（11ms） |
| 綜合精度 | 0.5、1級可選 |
| 絕 緣 | 100MΩ/250VDC |
| 響應時間 | ≤1ms（上升到90%FS） |
| 長期穩定性 | ±0.2%FS/年 |
| 防護等級 | IP65 |
| 防爆等級 | 本安防爆ExiaⅡCT6 |
| 材質 | 外殼不銹鋼；隔離膜片316L |
| 介質兼容 | 與316L不銹鋼兼容的各種介質 |
過程控制、航空、航天、汽車、醫療設備、 HVAC等領域…
外形尺寸

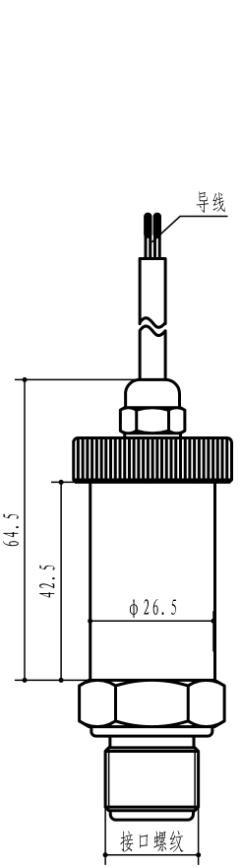

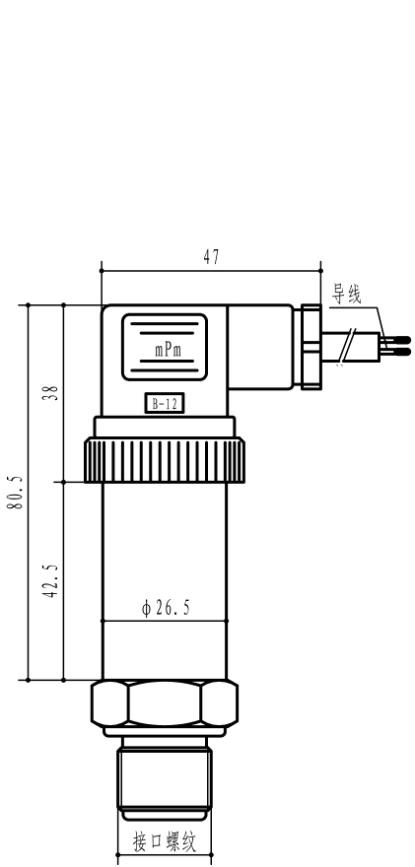

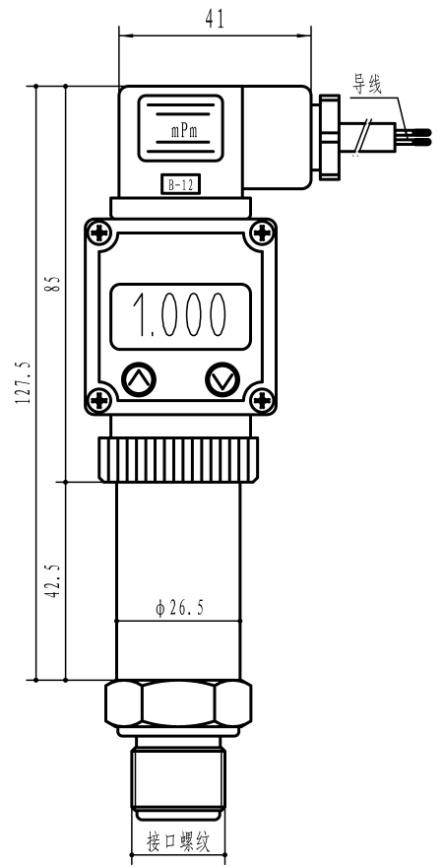

| 種類 | J5：赫斯曼 | J6：赫斯曼直接引線 | J17：赫斯曼帶顯示 |
|
尺寸圖 單位：mm |
 |
 |
 |
|
接線方式 (電流輸出） |
針1：電源+ 針2：電流輸出 |
紅線：電源+ 綠線：電流輸出 |
紅線：電源+ 綠線：電流輸出 |
|
接線方式 (電壓輸出） |
針1：電源+ 針2：共地 針3：電壓輸出 |
紅線：電源+ 藍線：共地 黃線：電壓輸出 |
紅線：電源+ 藍線：共地 黃線：電壓輸出 |
螺紋接口

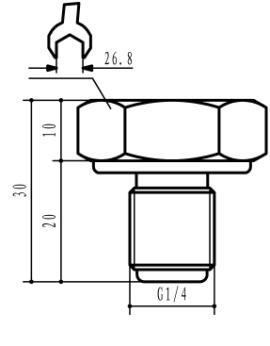

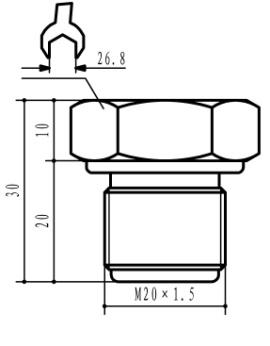

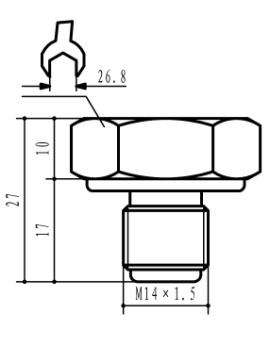

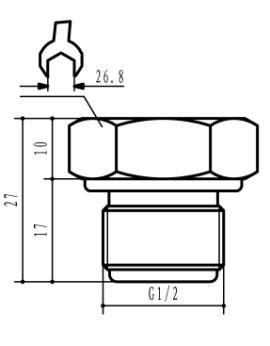

| 種類 | C1：M20×1.5 | C2：G1/2 | C3：M14×1.5 | C4：G1/4 |
|
尺寸圖 單位：mm |
 |
 |
 |
 |

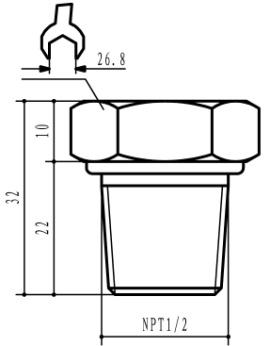

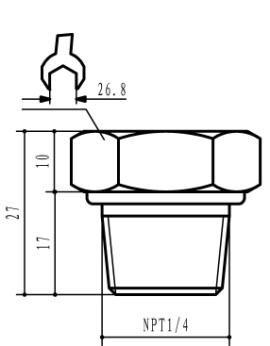

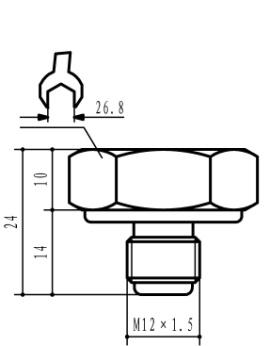

| 種類 | C5：NPT1/2 | C6：M12×1.5 | C8：NPT1/4 | C15：M10×1 |
|
尺寸圖 單位：mm |
 |
 |
 |
 |

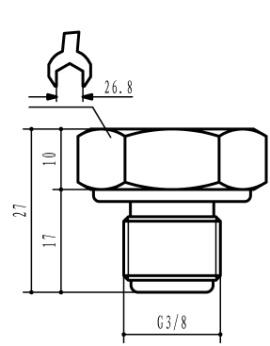

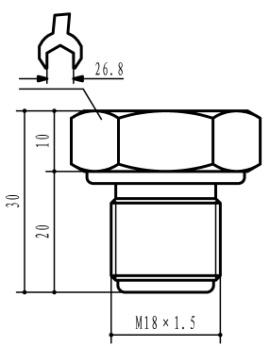

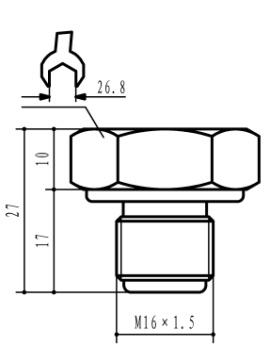

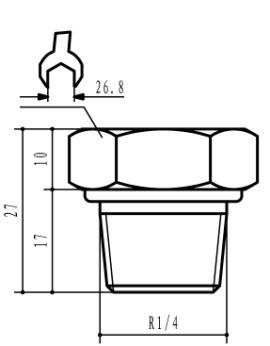

| 種類 | C16：M16×1.5 | C22：R1/4 | C36：M18×1.5 | C51：G3/8 |
|
尺寸圖 單位：mm |
 |
 |
 |
 |
訂購指南
| 產品名稱 | ||||||||||
| SLK808經濟型壓力變送器 | ||||||||||
| 量程范圍 | ||||||||||
| -100kPa…0～10kPa…100MPa | ||||||||||
| 電源 | ||||||||||
| V1:24V DC 、V2:（12V～36V）DC | ||||||||||
| 輸出信號 | ||||||||||
| B1:4～20mA、B2:0～10V、B3:1～5V、B4：0～5V、 | ||||||||||
| 接口螺紋 | ||||||||||
| C1：M20×1.5、C2：G1/2、C3：M14×1.5、C4：G1/4、C5：其它螺紋 | ||||||||||
| 附加信息 | ||||||||||
| J1：赫斯曼接頭、J2：赫斯曼直接引線、J3：赫斯曼帶顯示 | ||||||||||
| P1：0.5%FS、P2：0.25%FS | ||||||||||
| 抗干擾性 | ||||||||||
| K1：普通（標配）、K2：強（高配） | ||||||||||
| 抗沖擊性 | ||||||||||
| D1：普通（標配）、D2：強（高配） | ||||||||||
| 抗震動型 | ||||||||||
| Z1：普通（標配）、Z2：強（高配） | ||||||||||
| XK808 | 1MPa | V1 | B1 | C1 | J1P1 選型舉例：SLK808-1MPa-V1-B1-C1-J1P1 | |||||
表示型號為SLK808、量程為0～1.0MPa、供電電源為24V DC、輸出信號為4～20mA、螺紋接口為M20×1.5、電氣連接為赫斯曼接頭,精度為0.5％。
訂購提示
⑴ 電氣連接請嚴格按照接線方法，接線錯誤繪造成放大電路的損壞。
⑵ 若對產品外形和性能參數有特殊要求，本公司可提供定制。
