1、擴散硅壓阻傳感器
2、探頭投入式測量方式，安裝簡單方便
3、用于液位測量
4、多重防護結構設計，防護能力高
5、有液晶顯示可選擇
6、款式多樣，適合工業的各種場合要求
7、選用防腐不銹鋼材料，適合多種場合

性能參數

量程范圍	0～0.5m…200m H?O
供電電源	24V、12V
輸出信號	4～20mA、1～5V、0～5V
工作溫度	-20℃～85℃
介質溫度	-20℃～100℃
儲存溫度	-40℃～125℃
補償溫度	0m～10m H?O：0℃～60℃
	10m～200m H?O：-10℃～70℃
零點溫漂	±1.5%FS（補償溫度范圍內）
靈敏度溫漂	±1.5%FS（補償溫度范圍內）
過載壓力	150%FS
機械振動	20g（20～5000HZ)
沖擊	100g（11ms）
綜合精度	0.5級
絕 緣	200MΩ/250VDC
響應時間	≤1ms（上升到90%FS）
長期穩定性	±0.2%FS/年
防護等級	IP68
材質	接線盒低銅鋁合金；液位探頭全不銹鋼
	電纜材質聚氨酯導線
介質兼容	與304不銹鋼兼容的各種介質

	J1：2088	J2：2088帶顯示	J3：直接引線
外形圖 單位：mm
接線 方式	電流輸出                    電壓輸出		① 紅線：電源正 綠線：電流輸出 ② 紅線：電源正 黃線：電壓輸出 綠線：地線


安裝示意（僅供參考）
一、靜水中安裝（深井、水池、液灌等）

安裝提示：
1、在開口的容器中測量靜止流體液位時，把液位變送器垂直投入到容器的底部，在容器的開口處將連接變送器的電纜線和接線盒固定。
2、當介質粘稠度較大是（如污水池）可以加裝套管或者支架，保證變送器可以投入帶容器的底部。
3、露天安裝時，應盡量把變送器接線盒置于通風干燥處，避免強光直接照射和雨淋，造成殼體溫度過高或進水，進而損壞內部電路板。

二、動水中安裝（江河、河流、湖泊等）

安裝提示：

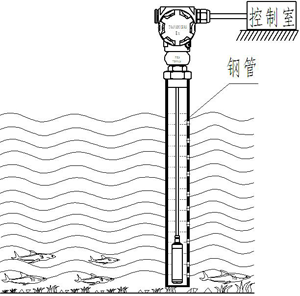

1、在流動的水中測量水位時，介質波動較大的情況下，可以在水道中插入一根鋼管，內徑在50厘米左右，在侵入水中的管子位于水流方向的反向不同高度開若干個Φ5左右的小孔，使水進入管中，在管的出口處將電纜線和接線盒固定。

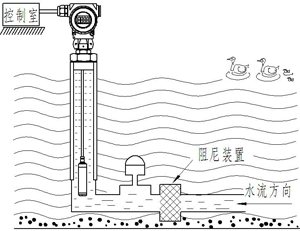

2、在水道介質波動和泥沙較大時，還可以通過加裝阻尼裝置的方法過濾泥沙和消除動態壓力和波浪的不利影響，保證測量準確度。
3、產品安裝于多雷地區時，訂貨時應注明“防雷”，同時建議用戶在現場加裝防雷擊保護裝置，并確保產品及電源可靠接地，可降低雷電對變送器損壞的概率。

訂購指南

產品名稱
SLK310分體型投入式液位變送器
		量程范圍
		10H: 0m～10m H?O （根據客戶要求直接填寫）
				電源
				V1:24V DC 、V2:（12V～36V）DC
						輸出信號
						B1:4～20mA、B2:0～10V、B3:1～5V、B4：0～5V、
								電氣接口
								J1：2088 、J2：2088帶顯示、J3：直接引線
										附加信息
										P1：0.5%FS、P2：0.25%FS
SLK310		10m H?O		V1		B1		J2		P1  選型舉例：SLK310-10m H?O -V1-B1-J2-P1

▲選型說明
   表示型號SLK310、量程為0m～10m H?O、供電電源為24V、輸出信號為4～20mA、電氣接口為2088帶顯示。
▲訂購提示
1、帶顯示分為數碼管顯示和液晶顯示兩種，請在訂單中說明。
2、被測介質應與接觸產品部分的材料相兼容，同時需要注明被測介質在測量狀態時的密度（水除外）。
3、產品采用耐磨性性能強的聚氨酯導線，長度根據量程確定，與被測液位深度相對應，特殊請另作說明。
4、若對產品外形和性能參數有特殊要求，本公司可提供定制。
