阻旋料位開關一般用于對鋼板庫、倉的料位高低進行斷點監視測量，主要用于提示報警，而用于控制性的不多。 我們結合其工作原理，開發其控制性，將其置于庫下 FU 輸送機內，料高時檢測信號入蝶閥并連鎖分格輪，成功地應用于庫底水泥的塌庫預防，效果明顯。
1 存在的問題
我公司的水泥庫為 Φ12m×30m 四聯體混凝土庫，時常出現塌庫現象，其原因如下：
1 ）水泥庫內沒有設計均化裝置，造成水泥棚庫現象嚴重，下料不暢。
2 ）水泥庫塌庫時無法及時發現，會造成或加劇塌庫水泥的自流，使下料失控。
3 ）水泥自流后無法及時對其進行有效地截流。
2 改造措施
由于對庫內進行改造不大現實，所以從以下三個方面開展了工作。
1 ）選用氣動蝶閥對自流水泥瞬間截流。
氣動蝶閥帶有橡膠密封圈， 且用壓縮空氣做動力，所以其截流的氣密性、及時性都非常好。 同時，我廠采用分別粉磨工藝， 磨制的水泥比表面積較高，細度很細，顆粒的圓度系數較高（兩級球磨機磨制，通過顆粒形貌儀進行分析，圓度系數達 0.83 ），所以其磨蝕性很小，不會對橡膠圈造成危害。
2 ） 確保做到在水泥塌庫的瞬間能夠發現并通知氣動蝶閥關閉。
很顯然，靠人工監視或巡檢根本滿足不了這個要求， 采用自動控制是可行方法。 我們認真地分析了
阻旋式料位計的工作原理： 其利用內部微型電動機帶動葉片旋轉，當被測介質上升到葉片位置時，葉片受介質阻擋而停止轉動，同時通過相關控制機構輸出相應的觸點信號； 介質下降到離開葉片時，在彈簧的作用下，葉片恢復原來的轉動狀態。 通常安裝方式選擇為水平或垂直方向（垂直安裝時接線盒的入線口朝下）避開下料口正下方。 另外蓋內的拉力彈簧有最強、強、弱、最弱四檔位置可調，以適應不同的物料狀況。
如果能夠把仕樂克阻旋式料位計安裝在下料口附近，當水泥塌庫時 FU 輸送機內的料位必定很高，此時料位計及時地檢測到，并發出觸點信號給氣動蝶閥，蝶閥及時關閉，同時連鎖住分格輪，這樣就能夠有效地控制住塌庫造成的危害了。
3 ）要保證正常情況下水泥能夠穩定的下料，即采取一定的強制下料設備。

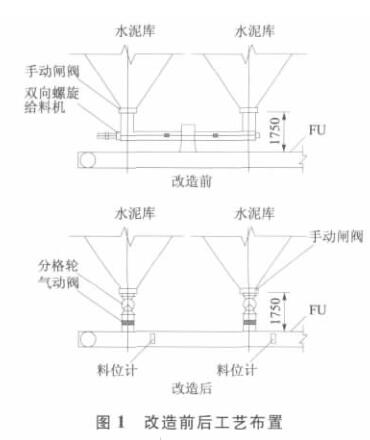

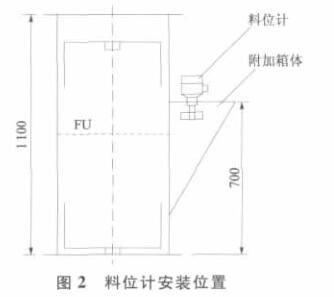

氣動蝶閥是無動力下料， 下料時會非常不穩定，因此，我們決定在氣動蝶閥的上一級加裝一個剛性分格輪強制性給料，并用變頻器控制其轉速，調節下料量的大小。 改造前后工藝布置結構見圖 1 ，料位計安裝位置見圖 2 ，下料控制電氣原理見圖 3 。
3 使用效果
通過以上改造后，水泥出庫控制地非常好，即使在水泥銷售旺季，庫存很低的情況下，塌庫盡管較頻繁（氣動蝶閥時常自動關閉），但從未發生過壓死 FU輸送機或庫底冒灰情況， 保證了水泥的正常出庫，減少了工人的勞動強度，庫底的衛生狀況也大有改觀。
