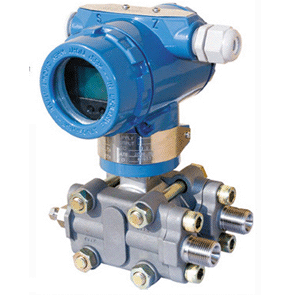

基本介紹
SLK3051DP智能差壓變送器是引進國外先進技術和設備生產的新型變送器，關鍵原材料，元器件和零部件均源自進口，整機經過嚴格組裝和測試，具有設計原理先進、品種規格齊全、安裝使用簡便等特點。由于該機型外觀上完全融合了目前國內最為流行以及被廣泛使用的兩種變送器（羅斯蒙特3051與橫河EJA）的結構優點，讓使用者有耳目一新的感覺，同時與傳統的1151、CECC等系列產品在安裝上可直接替換，有很強的通用性和替代能力。為適合國內自動化水平的不斷提高和發展，SLK3051DPP智能差壓變送器設計小巧精致外，更推出具有HART現場總線協議的智能化功能。超級的測量性能，用于壓力、差壓、液位、流量測量。
智能差壓變送器的特點
外形小巧美觀,重量輕
量程遷移功能,量程遷移比100:1
阻尼: 0～32秒可調,步進0.1秒
零點﹑滿度補償修正功能
輸出電流多點校正
顯示多個監測變量,壓力單位可選
輸出電流開方功能.
具有自診斷及故障報警輸出功能.
帶有EEPROM非易失性存儲器,不怕掉電丟失數據并具有原始標定數據恢復功能.
通過HART通訊手操器和就是按鈕實現遠程﹑就是參數設定與功能組態.
智能差壓變送器的性能指標
性能優異：精度可達0.075%，量程比100：1
差壓：調校量程從4inH2O至1000psi
表壓：調校量程從4inH2O至1000psi
絕壓：調校量程從150inH20至1000psi
過程隔離膜片：316L不銹鋼，哈氏合金C，蒙乃爾，鉭（僅限CD，CG）及鍍金蒙乃爾，鍍金不銹鋼
設計小巧/堅固而質輕，易于安裝
復合量程（僅限CD，CG）可測量負壓
智能差壓變送器的選型表
|
型號 |
變送器類型 |
||||
|
SLK3051DP |
差壓變送器 |
||||
|
代碼 |
壓力測量范圍（URL） |
||||
|
2 |
0-0.1～1.0KPa |
||||
|
3 |
0-1.3～6.0KPa |
||||
|
4 |
0-6.2～37.4KPa |
||||
|
5 |
0-31.1～186.8KPa |
||||
|
6 |
0-117～690KPa |
||||
|
7 |
0-345～2068KPa |
||||
|
8 |
0-1170～6900KPa |
||||
|
9 |
0-3450～20680KPa |
||||
|
0 |
0-6890～41370KPa |
||||
|
代碼 |
變送器輸出 |
||||
|
A |
4-20mA，HART協議數字信號輸出 |
||||
|
代碼 |
結構材料 法蘭接頭 |
排液 排氣閥 |
膜片 |
灌沖液 |
|
|
22 |
316SST |
316SST |
316SST |
硅油 |
|
|
23 |
316SST |
316SST |
哈氏合金C |
硅油 |
|
|
24 |
316SST |
316SST |
鉭 |
硅油 |
|
|
25 |
316SST |
316SST |
蒙乃爾 |
硅油 |
|
|
33 |
哈氏合金C |
哈氏合金C |
哈氏合金C |
硅油 |
|
|
34 |
哈氏合金C |
哈氏合金C |
鉭 |
硅油 |
|
|
2A |
316SST |
316SST |
316SST |
惰性液 |
|
|
2B |
316SST |
316SST |
哈氏合金C |
惰性液 |
|
|
2C |
316SST |
316SST |
鉭 |
惰性液 |
|
|
2D |
316SST |
316SST |
蒙乃爾 |
惰性液 |
|
|
3C |
哈氏合金C |
哈氏合金C |
哈氏合金C |
惰性液 |
|
|
3D |
哈氏合金C |
哈氏合金C |
鉭 |
惰性液 |
|
|
5B |
蒙乃爾 |
蒙乃爾 |
蒙乃爾 |
惰性液 |
|
|
7B |
316SST |
哈氏合金C |
哈氏合金C |
惰性液 |
|
|
7C |
316SST |
哈氏合金C |
蒙乃爾 |
惰性液 |
|
|
|
代碼 |
安裝支架 |
|||
|
B1 |
2-in管道安裝彎支架 |
||||
|
B2 |
面板安裝支架 |
||||
|
B3 |
2-in管道安裝平支架 |
||||
|
|
代碼 |
表頭（可選） |
|||
|
|
M4 |
液晶顯示，0-100%表頭 |
|||
|
|
M5 |
液晶顯示，平方根表頭 |
|||
|
|
代碼 |
外殼 |
導線管入口尺寸 |
||
|
|
A |
鋁，覆聚氨酯涂層 |
1/2-14NPT |
||
|
|
B |
鋁，覆聚氨酯涂層 |
M20×1.5（CM20） |
||
|
|
J |
不銹鋼 |
1/2-14NPT |
||
|
|
K |
不銹鋼 |
M20×1.5（CM20） |
||
|
|
代碼 |
閥組一體化安裝（可選） |
材料 |
||
|
|
S5 |
一體化安裝型閥組 |
316SST |
||
|
|
代碼 |
法蘭和接頭用螺栓 |
|||
|
|
L |
碳鋼鍍鎘 |
|||
|
|
代碼 |
過程接頭 |
|||
|
|
N1 |
1/4-18NPT連接 |
|||
|
|
Y1 |
1/4-14NPT“一”型接頭連接 |
|||
|
|
Y2 |
M20×1.5“T”型接頭連接 |
|||
|
代碼 |
接液O型環材料 |
||||
|
W2 |
丁睛橡膠 |
||||
|
W3 |
乙烯-丙烯 |
||||
|
W4 |
特氟隆 |
||||
|
代碼 |
引壓連接（可選） |
||||
|
D1 |
側面頂部排液/排氣 |
||||
|
D2 |
側面底部排液/排氣 |
||||
|
D6 |
低壓側盲法蘭，無1/4NPT |
||||
|
代碼 |
遠傳（可選） |
||||
|
S1 |
附一個遠傳裝置（毛細管式） |
||||
|
S2 |
附一個遠傳裝置（直接安裝式） |
||||
|
S3 |
附兩個遠傳裝置（毛細管式） |
||||
|
S0 |
附兩個遠傳裝置（一個毛細管式，一個直接安裝式） |
||||
|
代碼 |
危險場所認證 |
||||
|
E5 |
本安iaⅡCT4/CT6 |
||||
|
K5 |
隔爆dⅡCT4/CT6 |
||||
