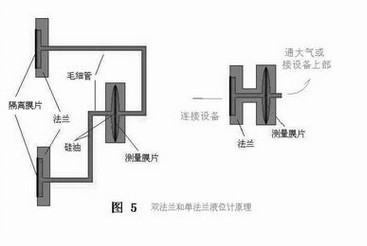

圖5左側是雙法蘭變送器的測量原理，它是通過毛細管將隔膜膜片延長到一定距離以外，直接通法蘭連接到設備進行測量。它的毛細管相當于引壓管，填充的癸酉相當于隔離液并且與介質完全隔離開來。從這種結構可以看出，以上所說的被測介質通過引壓管對測量所產生的不利影響雙法蘭變送器都可以克服，從而大大擴展了差壓法液位測量的應用范圍。

但是雙法蘭變送器也不是萬能的，它也有自己的局限性。首先是因為填充的硅油與介質有較大的熱交換面，長時間處于高溫狀態下跪又很容易發生變化，通常工作溫度超過100℃就需要特殊訂貨，雖然理論上雙法蘭的工作溫度可以做到300-400℃，單反需要因溫度原因特殊訂貨的雙法蘭使用壽命都不長，其次，當遇到量程很小或者被測介質的重度遠小于硅油重度的情況下，會發生差壓變送器所需要的遷移量程超過量程許多，超出差壓變送器技術指標允許范圍。（通常需要變送器的最大遷移量程不小于量程的100%，目前多數變送器最大遷移量程可以做到量程的400%作用，但做成雙法蘭后往往達不到這個要求。）

另外注意（個人經驗）：負壓場合對雙法蘭變送器的質量要求很高，建議負壓場合避免使用雙法蘭變送器。

圖5有測試單法蘭變送器的測量原理，它是將正壓測隔離膜片以法蘭形式直接連接到設備上，完全消除了正壓測引壓管的影響，另一側通過管道接頭直通大氣，需要時也可以用管道連接到設備上部。單法蘭變送器可以很大范圍內適用于液位測量。同事它和設備直接連接的方式，大大簡化了安裝。是一種專門用于液位測量的差壓變送器，所以也被稱為液位變送器，差壓液位計。其缺點是應用范圍受到膜片才只對介質的適應性和對硅油耐溫的限制。
