橫河EJA430A壓力變送器
一、產品簡介
EJA430A壓力變送器以其優異的性能，深受廣大用戶喜愛。
EJA430A壓力變送器 采用了領先全球的晶硅諧振式傳感器以及微電子加工技術，從而精確地將壓力、差壓轉化而來的頻率信號傳輸?shù)紺PU，進而轉化為4~20mADC的電流信號。
EJA430A壓力變送器支持開放性通訊協議，可用BRAIN、HART和FOUNDATION?現場總線或PROFIBUS PA通信協議。
二、EJA430A壓力變送器特點
更高的精度與穩定性： 一般為±0.065%，高精度： 0.075%, 并且連續工作五年不需調校,
更好的自診斷：多參量監控
更高的信噪比：MEMS技術減小干擾和傳輸?shù)脑肼暎貏e是同一芯片上進行A/D轉換時，更能改善信噪比。
三、EJA430A壓力變送器有關參數
線性輸出精度：
a)量程大于X時：±０．０７５
b)量程小于X時：±[0.025×0.05×Ｘ／量程]%
X取值：
BRAIN通訊器通訊距離
使用ＣＥＶ電纜時，通訊距離可達２ｋｍ通訊距離因電纜類型而異。
負載電容：≤ ０．２２μＦ
負載電感：≤３．３ｍＨ
通訊設備的輸入阻抗：２．４kHz時≥１０ｋΩ

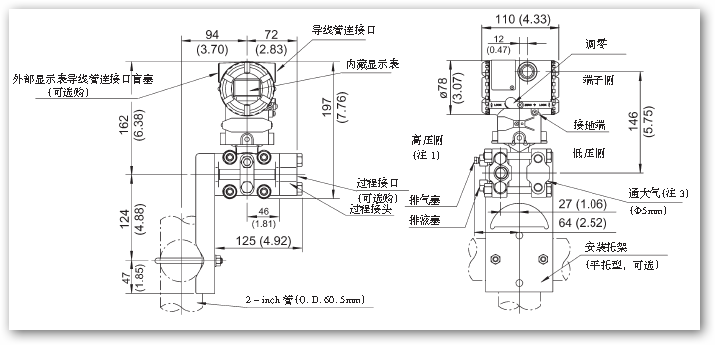

四、EJA430A壓力變送器安裝圖
a)管道連接件在上

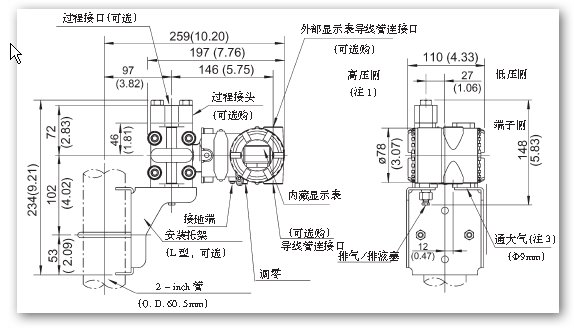

b)水平配管安裝方式(安裝代碼９)
 |
橫河EJA430A壓力變送器-規格
| A膜盒 |
B膜盒 |
| 測量范圍 |
-0.1~3MPa
(-15~430psi) |
-0.1~14MPa
(-15~2000psi) |
| 測量量程 |
0.03~3MPa
(4.3~430psi) |
0.14~14MPa
(20~2000psi) |
| 精度 |
±0.065% |
±0.065% |
| 防護等級 |
IP67，NEMA 4X，和JIS C0920防浸型 |
| 防爆規格 |
FM，CENELEC ATEX，CSA，IECEx |
| 輸出信號 |
4~20mA DC或FOUNDATION™現場總線或PROFIBUS PA兩線制數字通信 |
| 電源 |
BRAIN和HART:10.5~42V DC (本安型: 10.5~30V DC)
Fieldbus:9~32V DC (本安Entity模式9~24V DC，本安FISCO模式9~17.5V DC) |
| 環境溫度 |
-40~85℃ (-40~185℉) (普通型)
-30~80℃ (-22~176℉) (內藏指示器) |
| 過程溫度 |
-40~120℃ (-40~248℉) (普通型) |
| 最大過壓 |
4.5MPa (645psig) |
21MPa (3000psig) |
| 安裝 |
2-inch管安裝 |
| 接液部件材質 |
膜盒 |
SUS316L(膜片: 哈氏合金C-276)，
哈氏合金C-276，鉭材，蒙乃爾 |
| 容室法蘭 |
SUS316，哈氏合金C-276，蒙乃爾 |
| 外殼 |
鋁合金或SUS316不銹鋼(可選) |
橫河EJA430A壓力變送器-選型表
| 第1項：輸出信號 |
| -D |
4-20mA DC/帶數字通訊（BRAIN協議） |
| -E |
4-20mA DC/帶數字通訊（HART協議） |
| -F |
FF現場總線通訊 |
|
| 第2項：測量量程（膜盒） |
|
| 第3項：接液件材質 |
| S |
JIS SCS14A JIS SUS316L JIS SUS316 |
| H |
JIS SCS14A 哈氏合金C-276 JIS SUS316 |
| M |
JIS SCS14A 蒙乃爾 JIS SUS316 |
| T |
JIS SCS14A 鉭 JIS SUS316 |
| A |
哈氏合金C-276 哈氏合金C-276 哈氏合金C-276 |
| D |
哈氏合金C-276 鉭 哈氏合金C-276 |
| B |
蒙乃爾 蒙乃爾 蒙乃爾 |
|
| 第4項：過程接口 |
| 0 |
無過程接頭（RC1/4內螺紋在容室法蘭上） |
| 1 |
RC1/4內螺紋過程接頭 |
| 2 |
RC1/2內螺紋過程接頭 |
| 3 |
1/4NPT內螺紋過程接頭 |
| 4 |
1/2NPT內螺紋過程接頭 |
| 5 |
無過程接頭（1/4NPT內螺紋在容室法蘭上） |
|
| 第5項：螺栓和螺母材質 |
| A |
JIS SCM435 3MPa 14MPa |
| B |
JIS SUS630 3MPa 14MPa |
| C |
JIS SUH660 3MPa 14MPa |
|
| 第6項：安裝方式 |
| -2 |
垂直配管連接，右邊高壓，上部安裝過程接頭 |
| -3 |
垂直配管連接，右邊高壓，下部安裝過程接頭 |
| -6 |
垂直配管連接，左邊高壓，上部安裝過程接頭 |
| -7 |
垂直配管連接，左邊高壓，下部安裝過程接頭 |
| -8 |
水平配管連接，右邊高壓 |
| -9 |
水平配管連接，左邊高壓 |
|
| 第7項：電氣接口 |
| 0 |
G1/2內螺紋一個電氣接口 |
| 2 |
1/2NPT內螺紋二個電氣接口，無盲塞 |
| 3 |
Pg13.5內螺紋二個電氣接口，無盲塞 |
| 4 |
M20內螺紋二個電氣接口，無盲塞 |
| 5 |
G1/2內螺紋二個電氣接口，盲塞一個 |
| 7 |
1/2NPT內螺紋二個電氣接口，盲塞一個 |
| 8 |
Pg13.5內螺紋二個電氣接口，盲塞一個 |
| 9 |
M20內螺紋二個電氣接口，盲塞一個 |
|
| 第8項：內藏顯示表 |
| D |
數字顯示表 |
| E |
數字顯示表帶測量范圍設置鈕 |
| N |
無 |
|
| 第9項：安裝托架 |
| A |
JIS SECC 2"管安裝（平托型） |
| B |
JIS SUS304 2"管安裝（平托型） |
| C |
JIS SECC 2"管安裝（L型） |
| D |
JIS SUS304 2"管安裝（L型） |
| N |
無 |
|
|
五、訂貨須知
1、確定型號、規格以及附加規格
2、校正范圍和單位
a)校正范圍：范圍的上、下極限值。必須在-3200~3200范圍內。
b)從出廠表中選擇一個并設定。
3、運轉模式如沒要求出廠設定為“normal"
4、輸出以及顯示模式如沒要求出廠設定為”liner“
