當前位置：首頁 - 橫河EJA210A/EJA220A法蘭式變送器 橫河EJA210A/EJA220A法蘭式變送器
橫河EJA210A/EJA220A法蘭式變送器

橫河EJA210A/EJA220A法蘭式變送器

一.橫河EJA210/220A 簡介
    高性能的橫河EJA210/220A法蘭安裝式差壓變送器可通過三種數字協議進行通訊，其中包括BRAIN手操器、HART手操器以及CENTUM CS/μXL。
    EJA210/220A法蘭安裝式差壓變送器用于測量含有固體和沉淀性液體和蒸汽的液位和密度，然后將其轉變成4—20mA DC的電流信號輸出。
    EJA210/220A法蘭安裝式差壓變送器 具有高不亂性和高可靠性。單晶硅諧振式傳感器將過壓、溫度變化和靜壓影響降為最低，從而提供無與倫比的長期不亂性。

二.橫河EJA210/220A 特點
    EJA210A/EJA220A法蘭式差壓變送器最大的好處是可以避免被測介質通過引壓管對測量造成的影響。并且更易于測量高溫和高壓的罐體的液位。并且采用了微型計算機技術，具有完整的自診斷功能和通訊功能。

三.橫河EJA210/220A 參數
       參考精度：±0.075%（包括線性、滯后性以及重復性）
       若量程小于X:± [0.025+0.05X/量程]%
阻尼時間常數：

型號 EJA210A EJA220A
膜盒（硅油） M H M H
阻尼時間（秒） 0.4 0.4 0.4 0.4

工作壓力：2.7kPa abs ( 0.38 psig) (法蘭規格)
接液溫度：-40~120℃(-40~248 °F)
環境溫度：-40~85℃(-40~185°F)
-30~80℃(-30~176 °F)[ 帶 LCD 表頭 ]



四、產品尺寸圖

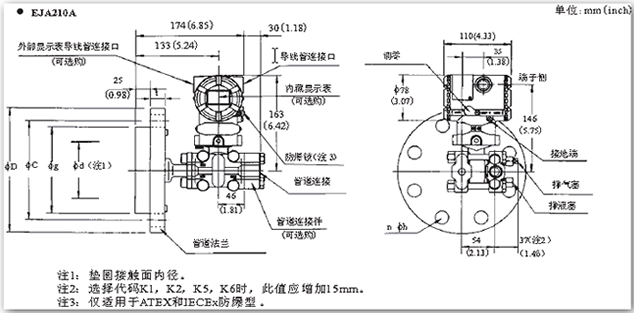

a)原裝橫河EJA210A法蘭差壓變送器尺寸圖：

 尺寸圖

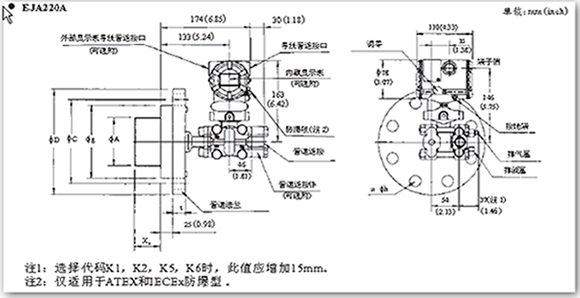

b)原裝橫河EJA220A法蘭差壓變送器尺寸圖：
 尺寸圖

應用 類型 型號 膜盒 量程(KPa) 最大工作壓力
液位開口、 閉口容器 平膜片 EJA210A EJA220A M 1-100 基于法蘭規格
凸膜片 H 5-500MPa



橫河EJA210A/EJA220A法蘭式變送器的規格

  EJA210A / EJA220A
法蘭安裝式差壓變送器
M膜盒 H膜盒
測量范圍 -100~100kPa
(-400~400inH2O)		 -500~500kPa
(-2000~2000inH2O)
測量量程 1~100kPa
(4~400inH2O)		 5~500kPa
(20~2000inH2O)
精度 ±0.2% ±0.2%
防護等級 IP67，NEMA 4X，和JIS C0920防浸型
防爆規格 FM，CENELEC ATEX，CSA，IECEx
輸出信號 4~20mA DC或FOUNDATION™現場總線或PROFIBUS PA兩線制數字通信
電源 BRAIN和HART:10.5~42V DC (本安型: 10.5~30V DC)
Fieldbus:9~32V DC (本安Entity模式9~24V DC，本安FISCO模式9~17.5V DC)
環境溫度 -40~85℃ (-40~185℉) (普通型)
-30~80℃ (-22~176℉) (內藏指示器)
過程溫度 -40~120℃ (-40~248℉) (普通型)
最大工作壓力 法蘭額定壓力
安裝 法蘭安裝
法蘭尺寸 EJA210A: 3-inch (80mm)，2-inch (50mm)
EJA220A: 4-inch (100mm)，3-inch (80mm)
膜片材質
(高壓側)		 SUS316L，哈氏合金C-276，鉭材
法蘭材質 S25C，SUS304，SUS316
外殼 鋁合金或SUS316不銹鋼(可選)


橫河EJA210A/EJA220A法蘭式變送器的規格-選型表

基本規格代碼：EJA220A-DMSJ12G5A-92NN
第1項：輸出信號
-D 4-20mA DC/BRAIN協議數字通訊
-E 4-20mA DC/HART協議數字通訊
-F FF現場總線通訊
第2項：測量量程（膜盒）
M 1-100KPa
H 5-500KPa
第3項：高壓側（法蘭側）接液材質
S JIS SUS316L JIS SUS316 JIS SUS316
W 哈氏合金C-276 JIS SUS316 JIS SUS316
第4項：法蘭規格
J1 JIS 10K
J2 JIS 20K
A1 ANSI150
A2 ANSI300
P1 JPI150
P2 JPI300
D2 DIN PN10/16
D4 DIN PN25/40
G2 GB PN10/16
G4 GB PN25/40
第5項：隔膜突出長度（X2）
2 X2=50mm
4 X2=100mm
6 X2=150mm
第6項：法蘭尺寸/材質
G 100mm(4＂)/JIS S25C
H 100mm(4＂)/JIS SUS304
J 100mm(4＂)/JIS SUS316
D 80mm(3＂)/JIS S25C
E 80mm(3＂)/JIS SUS304
F 80mm(3＂)/JIS SUS316
第7項：低壓側過程接口
0 無過程接頭（Rc1/4內螺紋在容室法蘭上）
1 Rc1/4內螺紋過程接頭
2 Rc1/2內螺紋過程接頭
3 1/4NPT內螺紋過程接頭
4 1/2NPT內螺紋過程接頭
5 無過程接頭（1/4NPT內螺紋在容室法蘭上）
第8項：螺栓和螺母材質
A JIS SCM435
B JIS SUS630
C JIS SUH660
第9項：安裝方式

-9

 水平配管連接，左邊高壓
第10項：電氣接口
0 G1/2內螺紋，一個電氣接口
2 1/2NPT內螺紋，二個電氣接口，無盲塞
3 Pg13.5內螺紋，二個電氣接口，無盲塞
4 M20內螺紋，二個電氣接口，無盲塞
5 G1/2內螺紋，二個電氣接口，一個盲塞
7 1/2NPT內螺紋，二個電氣接口，一個盲塞
8 Pg13.5內螺紋，二個電氣接口，一個盲塞
9 M20內螺紋，二個電氣接口，一個盲塞
第11項：內藏顯示表
D 數字顯示表
E 數字顯示表帶測量范圍設置鈕
N 無
第12項： -

N

 一直為N
