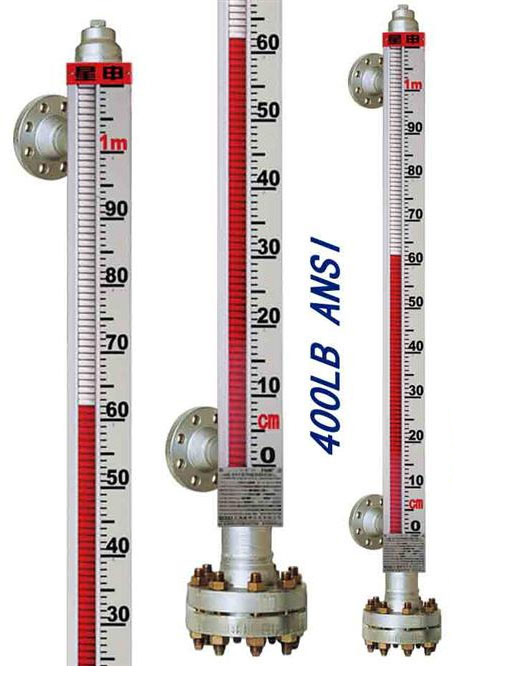

UHZ-517C12B高溫高壓磁性翻柱液位計

來源：作者：

概述:

UHZ-517C12B高溫400LBS磁性翻柱液位計適合高溫高壓容器內液體介質的液位測量。除現場指示，還可配遠傳變送器、報警（控制）開關，指示功能齊全。指示新穎，讀數直觀、醒目，觀察指示器的方向可根據用戶需要改變角度。測量范圍大，不受儲槽高度限制，指示機構與被測介質完全隔離，因而密封性好，可靠性高，使用安全。結構簡單，安裝方便，維護費用低。

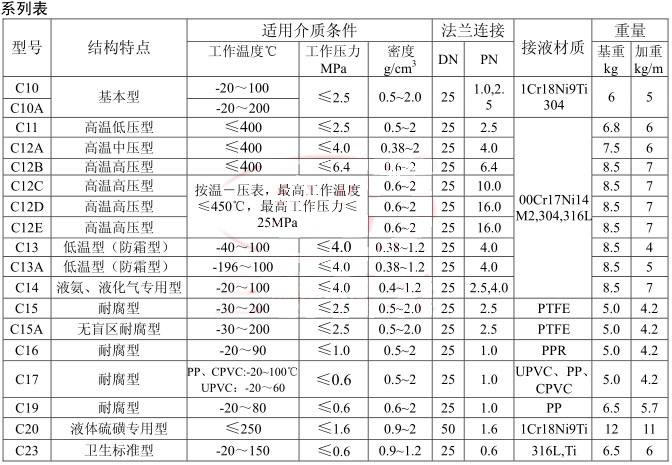

根據產品應用的不同，系列產品有不同形式，詳見系列表。

UHZ-517C12B高溫高壓磁性翻柱液位計結構原理

液位計結構基于旁通管原理，主導管內的液位和容器

設備內的液位高度一致，根據阿基米德定理，磁性浮子在

液體中產生的浮力和重力平衡，浮子浮在液面上，當被測

容器中的液位升降時，液位計主導管中的浮子也隨之升

降，浮子內的永久磁鋼通過磁耦合驅動指示器內的紅白翻柱翻轉 180°。當液位上升時，翻柱

由白色轉為紅色，當液位下降時，翻柱由紅色轉為白色，指示器的紅、

白界位處為容器內介質液位的實際高度，從而實現液位的指示。

UHZ-517C12B高溫高壓磁性翻柱液位計主要技術參數

測量范圍：150～8000mm，對中心距超過 8000mm 的或運輸條件不允

許超過長度的液位計可采用分段制造

對 UHZ-517C15A 型，中心距超過 6000mm 采用分段制造

精確度：±10mm

介質密度：≥380kg／m 3 （參見系列表）

介質密度差：≥150kg／m 3 （測量界位）

工作溫度：-40~450℃（參見系列表及產品溫－壓表）

工作壓力：-0.1~25MPa（參見系列表及產品溫－壓表）

介質粘度：≤0.4Pa.S，對于粘度大的介質或溫度低時易結晶的介質，可選用加熱夾套型液位計

連接法蘭：DN20~DN50 PN0.6~25

法蘭標準：采用化工部 1998 年最新頒布的 HG20592-20635-97 法蘭標準，其它法蘭標準(如 GB、ANSI、

DIN 等標準) 請用戶在訂貨時注明。

材質：旁路管 1Cr18Ni9Ti；304；316L

浮子：1Cr18Ni9Ti；316；鈦

UHZ-517C12B磁性翻柱液位計產品選型

UHZ-517□□□

磁翻柱液位計

盲板法蘭，不配排污閥

液位計底部配排污閥

BK-1Ex三磁驅動液位開關

BK-1Ex高溫型四磁液位開關

□

控制點數（液位開關數量）

LB型變送器，輸出信號4~20mA 兩線制

LB型變送器，HART通訊，輸出信號4~20mA 兩線制

AT200磁致伸縮液位變送器，輸出兩線制4~20mA

AT201磁致伸縮液位變送器，輸出三線制4~20mA

AT202高溫型磁致伸縮液位變送器，兩線4~20mA

AT203高溫型磁致伸縮液位變送器，輸出三線制4~20mA

隔爆型 ExdⅡBT4~T6 ExdⅡCT4~T6

本安型 ExibⅡCT4~T6

本安型帶安全隔離柵

加寬型磁翻柱面板

活動式加熱夾套

套管型加熱夾套

盤管型伴熱裝置

深度真空絕熱保溫夾套

深度真空絕熱保溫夾套&復合式加熱夾套

自限溫電熱帶伴熱裝置

□□□□

安裝高度mm（側-側安裝無此項）

□□□□

測量范圍（M）

□□□□

介質密度kg/m³

□□□

標稱壓力Mpa/LB

↓

UHZ-517C12B

1500

1200

810

選型舉例

UHZ-517C12B型高溫高壓磁翻柱液位計；底部配排污閥；配兩只BK-1/Ex三磁驅動開關；配隔爆型LB變送器；配活動式加熱夾套；安裝高度1500mm；測量范圍1200mm；介質密度810kg/m3；標稱壓力400lbs
