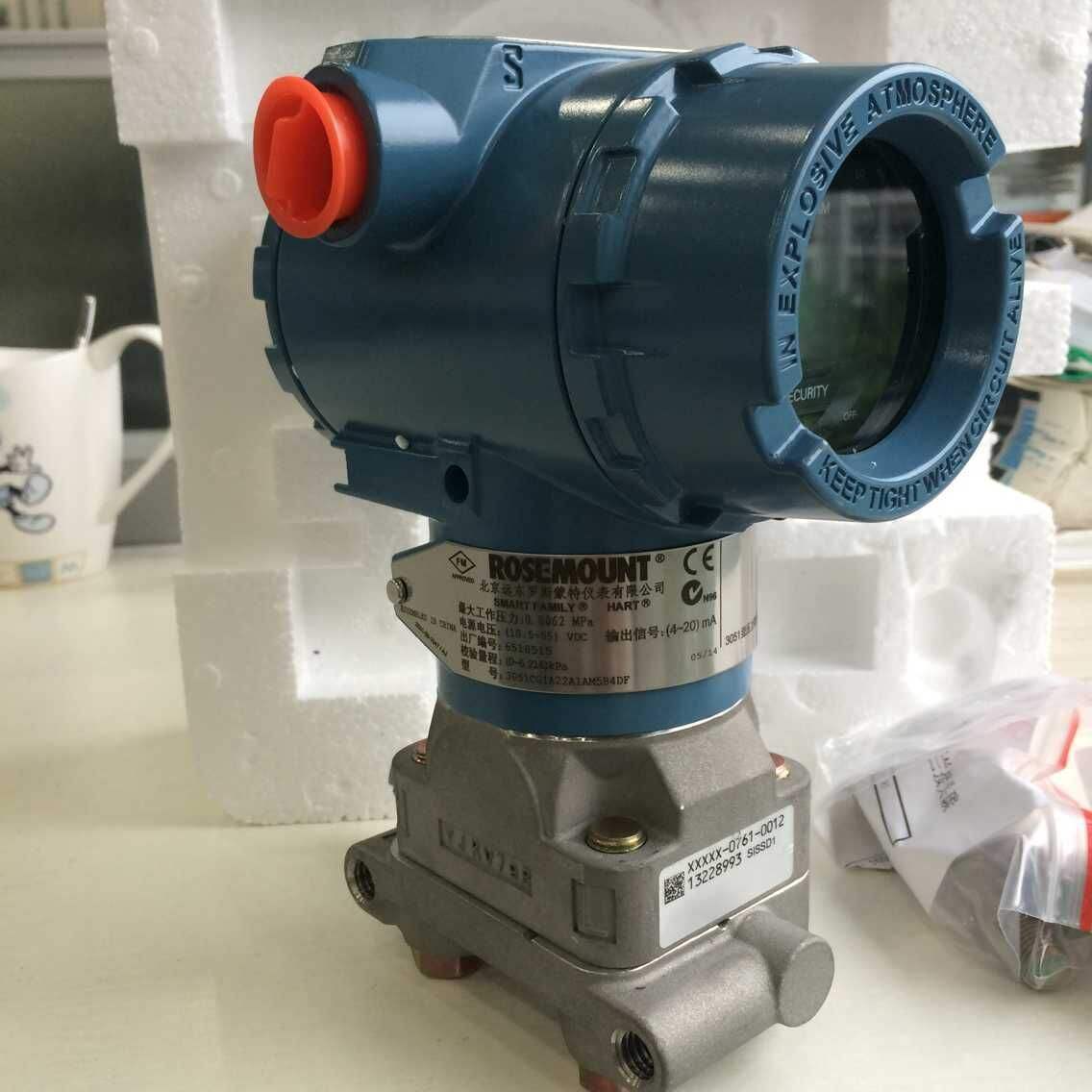

羅斯蒙特壓力變送器原理與應用

　　力學傳感器的種類繁多，如電阻應變片壓力變送器、半導體應變片壓力變送器、壓阻式壓力變送器、電感式壓力變送器、電容式壓力變送器、諧振式壓力變送器及電容式加速度傳感器等。但應用最為廣泛的是壓阻式壓力變送器，它具有極低的價格和較高的精度以及較好的線性特性。下面我們主要介紹這類傳感器。

　　在了解壓阻式壓力變送器時，我們首先認識一下電阻應變片這種元件。電阻應變片是一種將被測件上的應變變化轉換成為一種電信號的敏感器件。它是壓阻式應變變送器的主要組成部分之一。電阻應變片應用最多的是金屬電阻應變片和半導體應變片兩種。金屬電阻應變片又有絲狀應變片和金屬箔狀應變片兩種。通常是將應變片通過特殊的粘和劑緊密的粘合在產生力學應變基體上，當基體受力發生應力變化時，電阻應變片也一起產生形變，使應變片的阻值發生改變，從而使加在電阻上的電壓發生變化。這種應變片在受力時產生的阻值變化通常較小，一般這種應變片都組成應變電橋，并通過后續的儀表放大器進行放大，再傳輸給處理電路（通常是A/D轉換和CPU）顯示或執行機構。

　　金屬電阻應變片的內部結構由基體材料、金屬應變絲或應變箔、絕緣保護片和引出線等部分組成。根據不同的用途，電阻應變片的阻值可以由設計者設計，但電阻的取值范圍應注意：阻值太小，所需的驅動電流太大，同時應變片的發熱致使本身的溫度過高，不同的環境中使用，使應變片的阻值變化太大，輸出零點漂移明顯，調零電路過于復雜。而電阻太大，阻抗太高，抗外界的電磁干擾能力較差。一般均為幾十歐至幾十千歐左右。

　　電阻應變片的工作原理

　　金屬電阻應變片的工作原理是吸附在基體材料上應變電阻隨機械形變而產生阻值變化的現象，俗稱為電阻應變效應。金屬導體的電阻值可用下式表示：

　　式中：ρ——金屬導體的電阻率（Ω?cm2/m）

　　S——導體的截面積（cm2）

　　L——導體的長度（m）

　　我們以金屬絲應變電阻為例，當金屬絲受外力作用時，其長度和截面積都會發生變化，從上式中可很容易看出，其電阻值即會發生改變，假如金屬絲受外力作用而伸長時，其長度增加，而截面積減少，電阻值便會增大。當金屬絲受外力作用而壓縮時，長度減小而截面增加，電阻值則會減小。只要測出加在電阻的變化（通常是測量電阻兩端的電壓），即可獲得應變金屬絲的應變情

　　2、陶瓷壓力變送器原理及應用

　　抗腐蝕的壓力變送器沒有液體的傳遞，壓力直接作用在陶瓷膜片的前表面，使膜片產生微小的形變，厚膜電阻印刷在陶瓷膜片的背面，連接成一個惠斯通電橋（閉橋），由于壓敏電阻的壓阻效應，使電橋產生一個與壓力成正比的高度線性、與激勵電壓也成正比的電壓信號，標準的信號根據壓力量程的不同標定為2.0 / 3.0 / 3.3 mV/V等，可以和應變式傳感器相兼容。通過激光標定，傳感器具有很高的溫度穩定性和時間穩定性，傳感器自帶溫度補償0～70℃，并可以和絕大多數介質直接接觸。

　　陶瓷是一種公認的高彈性、抗腐蝕、抗磨損、抗沖擊和振動的材料。陶瓷的熱穩定特性及它的厚膜電阻可以使它的工作溫度范圍高達-40～135℃，而且具有測量的高精度、高穩定性。電氣絕緣程度?2kV，輸出信號強，長期穩定性好。高特性，低價格的陶瓷傳感器將是壓力變送器的發展方向，在歐美國家有全面替代其它類型傳感器的趨勢，在中國也越來越多的用戶使用陶瓷傳感器替代擴散硅壓力變送器。

　　3、擴散硅壓力變送器原理及應用

　　工作原理

　　被測介質的壓力直接作用于傳感器的膜片上（不銹鋼或陶瓷），使膜片產生與介質壓力成正比的微位移，使傳感器的電阻值發生變化，和用電子線路檢測這一變化，并轉換輸出一個對應于這一壓力的標準測量信號。

　　4、藍寶石壓力變送器原理與應用

　　利用應變電阻式工作原理，采用硅-藍寶石作為半導體敏感元件，具有無與倫比的計量特性。

　　藍寶石系由單晶體絕緣體元素組成，不會發生滯后、疲勞和蠕變現象；藍寶石比硅要堅固，硬度更高，不怕形變；藍寶石有著非常好的彈性和絕緣特性（1000 OC以內），因此，利用硅-藍寶石制造的半導體敏感元件，對溫度變化不敏感，即使在高溫條件下，也有著很好的工作特性；藍寶石的抗輻射特性極強；另外，硅-藍寶石半導體敏感元件，無p-n漂移，因此，從根本上簡化了制造工藝，提高了重復性，確保了高成品率。

　　用硅-藍寶石半導體敏感元件制造的壓力傳感器和變送器，可在最惡劣的工作條件下正常工作，并且可靠性高、精度好、溫度誤差極小、性價比高。

　　表壓壓力傳感器和壓力變送器由雙膜片構成：鈦合金測量膜片和鈦合金接收膜片。印刷有異質外延性應變靈敏電橋電路的藍寶石薄片，被焊接在鈦合金測量膜片上。被測壓力傳送到接收膜片上（接收膜片與測量膜片之間用拉桿堅固的連接在一起）。在壓力的作用下，鈦合金接收膜片產生形變，該形變被硅-藍寶石敏感元件感知后，其電橋輸出會發生變化，變化的幅度與被測壓力成正比。

　　傳感器的電路能夠保證應變電橋電路的供電，并將應變電橋的失衡信號轉換為統一的電信號輸出（0-5，4-20mA或0-5V）。在絕壓壓力傳感器和壓力變送器中，藍寶石薄片，與陶瓷基極玻璃焊料連接在一起，起到了彈性元件的作用，將被測壓力轉換為應變片形變，從而達到壓力測量的目的。

　　5、壓電壓力傳感器原理與應用

　　壓電傳感器中主要使用的壓電材料包括有石英、酒石酸鉀鈉和磷酸二氫胺。其中石英（二氧化硅）是一種天然晶體，壓電效應就是在這種晶體中發現的，在一定的溫度范圍之內，壓電性質一直存在，但溫度超過這個范圍之后，壓電性質完全消失（這個高溫就是所謂的“居里點”）。由于隨著應力的變化電場變化微小（也就說壓電系數比較低），所以石英逐漸被其他的壓電晶體所替代。而酒石酸鉀鈉具有很大的壓電靈敏度和壓電系數，但是它只能在室溫和濕度比較低的環境下才能夠應用。磷酸二氫胺屬于人造晶體，能夠承受高溫和相當高的濕度，所以已經得到了廣泛的應用。

　　現在壓電效應也應用在多晶體上，比如現在的壓電陶瓷，包括鈦酸鋇壓電陶瓷、PZT、鈮酸鹽系壓電陶瓷、鈮鎂酸鉛壓電陶瓷等等。

　　壓電效應是壓電傳感器的主要工作原理，壓電傳感器不能用于靜態測量，因為經過外力作用后的電荷，只有在回路具有無限大的輸入阻抗時才得到保存。實際的情況不是這樣的，所以這決定了壓電傳感器只能夠測量動態的應力。

　　壓電傳感器主要應用在加速度、壓力和力等的測量中。壓電式加速度傳感器是一種常用的加速度計。它具有結構簡單、體積小、重量輕、使用壽命長等優異的特點。壓電式加速度傳感器在飛機、汽車、船舶、橋梁和建筑的振動和沖擊測量中已經得到了廣泛的應用，特別是航空和宇航領域中更有它的特殊地位。壓電式傳感器也可以用來測量發動機內部燃燒壓力的測量與真空度的測量。也可以用于軍事工業，例如用它來測量槍炮在膛中擊發的一瞬間的膛壓的變化和炮口的沖擊波壓力。它既可以用來測量大的壓力，也可以用來測量微小的壓力。

　　壓電式傳感器也廣泛應用在生物醫學測量中，比如說心室導管式微音器就是由壓電傳感器制成的，因為測量動態壓力是如此普遍，所以壓電傳感器的應用就非常廣泛。

　　以下是相關提問：

　　1、羅斯蒙特3051壓力變送器tg是什么意思？

　　3051T代表壓力變送器，3051TG代表壓力變送器表壓。壓力變送器仕樂克，3051TA代表壓力變送器絕壓！
